Инженер-конструктор — это инженер, который решает, как будет устроена вещь, прежде чем её изготовят на заводе или построят: из каких деталей она состоит, какой они формы и толщины, из какого материала и как соединяются между собой. Свои решения он проверяет расчётом на прочность и выпускает чертежи и 3D-модели, по которым цех режет и сваривает металл, а строители возводят каркас здания. Главный результат его работы — документация, по которой изделие можно сделать без переделок.
В Казахстане так называют специалистов двух разных миров: конструкторов на производстве, которые разрабатывают машины, оборудование и металлоизделия, и конструкторов в строительных проектных компаниях, которые рассчитывают каркасы зданий. Поэтому сначала разберём, как устроена сама работа, затем — где её делают и чем эти места отличаются, после — с какими профессиями конструктора путают, что он должен знать и в каких условиях работает.
Как устроена работа: от задания до готового изделия
Проще всего понять профессию, если пройти путь одного изделия — от задания до первого образца. На заводе сельхозтехники в Кокшетау, например, конструкторы разрабатывают новые почвообрабатывающие орудия и модернизируют старые: строят 3D-модели узлов и листовых деталей, считают их на прочность, а потом сами следят в цехе за сборкой первых образцов и участвуют в испытаниях. Похожий путь проходит почти любое изделие:
- Техническое задание. Заказчик или руководитель описывает, что изделие должно делать, какие нагрузки выдерживать и в каких условиях работать. Конструктор уточняет, чего в задании не хватает.
- Эскиз и компоновка. Он ищет общее решение: как расположить узлы, какие стандартные детали взять готовыми, а какие придётся разрабатывать с нуля. Чем больше типовых деталей, тем дешевле и быстрее производство.

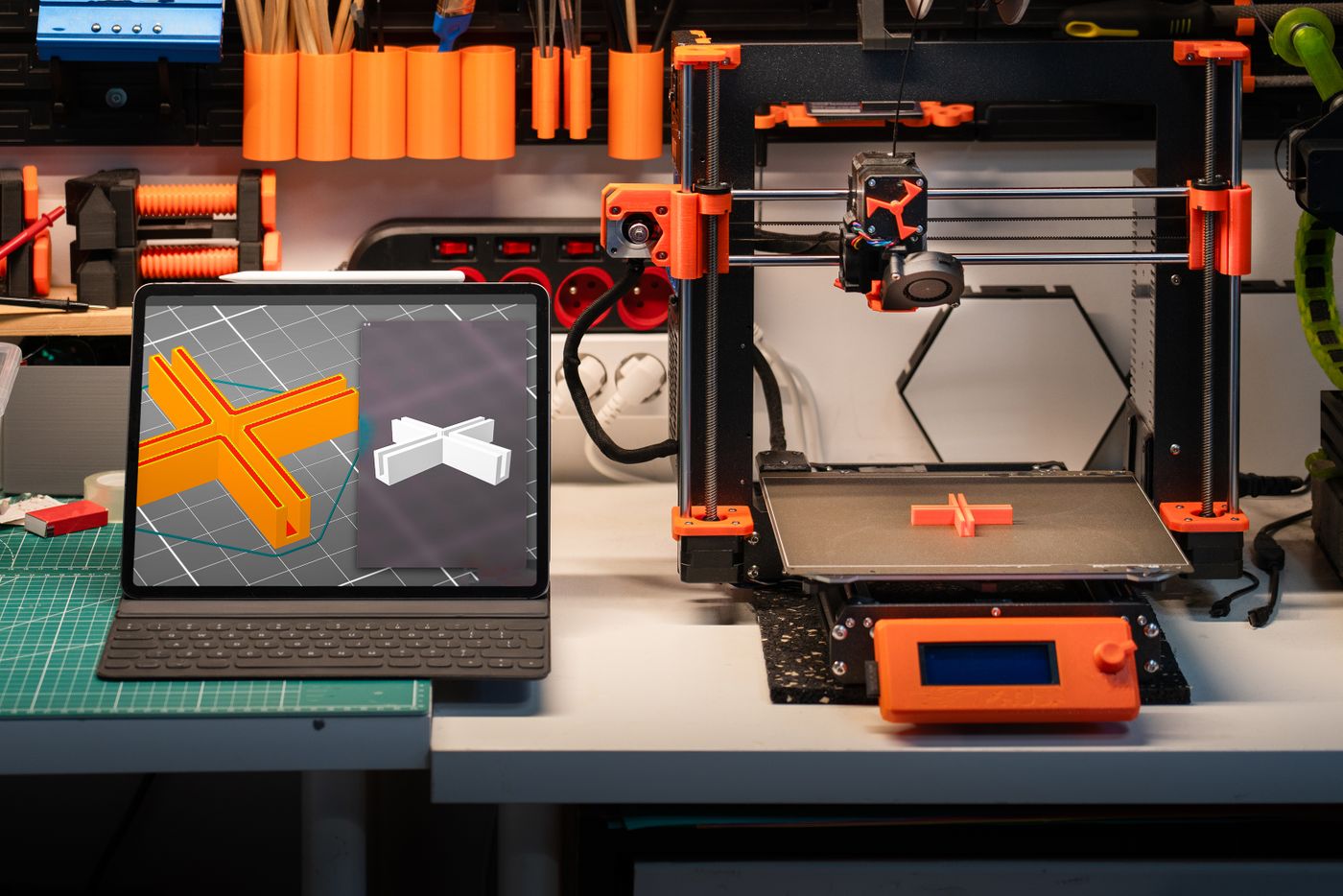

- 3D-модель и расчёт. В программе изделие собирают из деталей и проверяют, всё ли стыкуется. Нагруженные элементы считают на прочность: выдержит ли рама, не прогнётся ли балка.

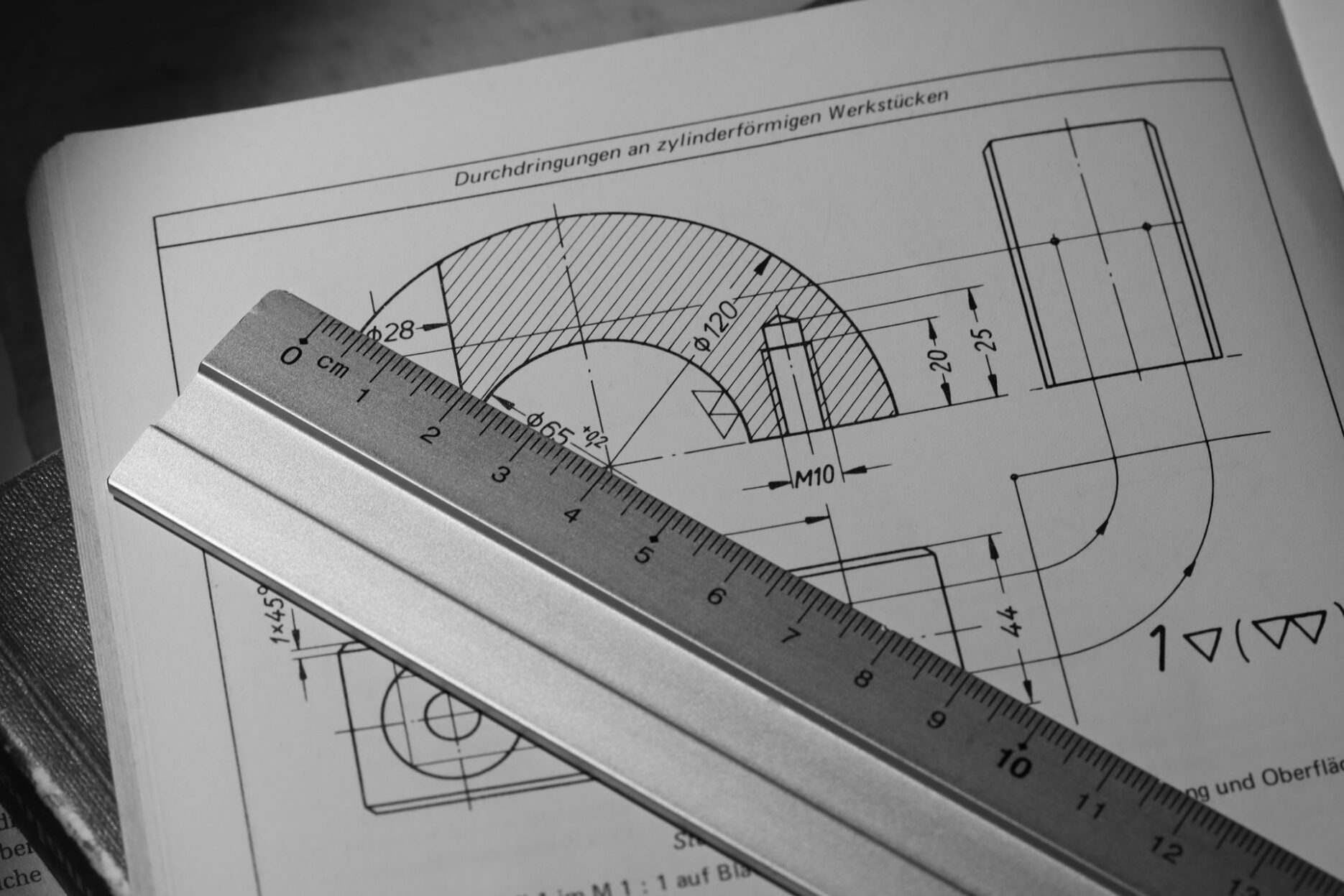

- Рабочие чертежи. Из модели выпускают чертежи каждой детали, сборочные чертежи и спецификации — списки всех деталей и материалов. Для листового металла готовят развёртки — плоские заготовки, которые вырежет лазер, а затем согнёт пресс.
- Сопровождение изготовления. Конструктор отвечает на вопросы цеха, участвует в сборке опытного образца, монтаже и испытаниях.
- Изменения. Если на испытаниях что-то пошло не так, он исправляет модель и выпускает извещение об изменении — официальную правку к уже выданным чертежам.
Отсюда главная ответственность конструктора: ошибка в чертеже повторится во всех изделиях партии. Поэтому чертежи на производстве оформляют по ЕСКД — единой системе конструкторской документации, своду стандартов, по которому любой завод одинаково читает размеры, допуски и обозначения. А хорошего конструктора отличает то, что его изделие удобно и недорого изготовить: он знает, на что способен лазерный станок, где нужен сварной шов, а где деталь проще согнуть.
Где работают инженеры-конструкторы
Порядок работы почти везде одинаков, но то, что конструируют, сильно различается. По предмету работы вакансии в Казахстане делятся на три группы: машины и оборудование, несущие конструкции зданий и металлоконструкции для собственного производства компании.
Завод: машины, оборудование и металлоизделия
Первая группа — конструкторы производственных предприятий. В Караганде они разрабатывают и модернизируют оборудование для энергетики, промышленные котельные и насосные станции, в Семее — металлоконструкции и оборудование для горнодобывающих и обогатительных предприятий, в Кокшетау и Петропавловске — сельхозтехнику, в Усть-Каменогорске — конденсаторы и медицинское оборудование. В Алматинской области ищут конструкторов металлических шкафов, дверей и стеллажей, под Астаной — детских площадок и спортивных комплексов. Встречаются и узкие направления: электрические шкафы, радиоэлектронная аппаратура, беспилотники.
Здесь конструктор работает рядом с цехом. Он выпускает чертежи по ЕСКД, готовит развёртки для лазерной резки и гибки, ходит на участок, когда собирают опытный образец, и вносит правки по замечаниям технологов и рабочих. Из программ на заводах чаще всего просят КОМПАС-3D, нередко SolidWorks или Inventor, часто — AutoCAD.
Проектная компания: каркасы зданий

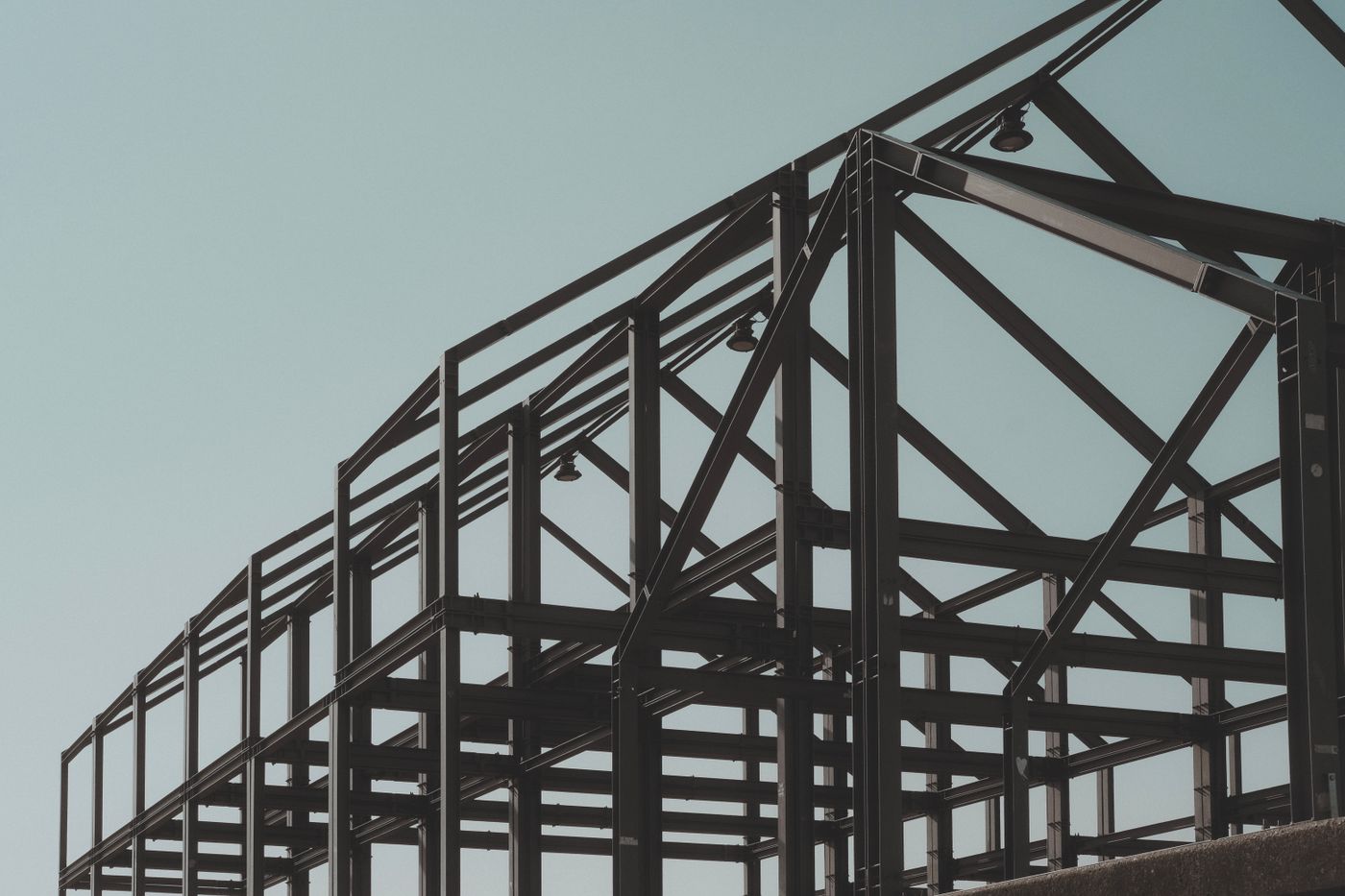

Вторая группа работает не с машинами, а со зданиями. В строительном проекте конструктор ведёт разделы КЖ — железобетонные конструкции и КМ — металлические конструкции. Он рассчитывает каркас: колонны, балки, перекрытия и фундаменты, которые несут вес здания, людей, снега и ветра, а в Алматы — ещё и сейсмические нагрузки. Затем выпускает чертежи, согласует их с архитектором и инженерами других разделов, отвечает на замечания экспертизы, а во время стройки ведёт авторский надзор — проверяет, что каркас возводят так, как задумано.
Чертят здесь в AutoCAD и Revit, а считают в расчётных комплексах ЛИРА-САПР и SCAD. В некоторых проектных компаниях расчёты выделяют в отдельную должность — инженера-расчётчика. Большинство вакансий строительных конструкторов — в Астане и Алматы. Как строительные конструкторы вписываются в работу над проектом здания, подробно рассказано в статье о том, кто такой проектировщик.
Металлоконструкции, фасады и модульные здания
Третья группа находится на стыке двух первых. Это компании, которые сами проектируют и изготавливают витражи и вентилируемые фасады, модульные здания и санитарные кабины, конструкции из лёгких стальных профилей (ЛСТК), рекламные вывески и малые архитектурные формы. Конструктор здесь работает и с архитектурными чертежами, и с цехом: снимает размеры на объекте, рассчитывает нагрузки, выпускает чертежи и файлы для станков. Часто он ещё считает материалы и себестоимость для коммерческого предложения и обсуждает размеры с клиентом.
| Где работает | Что конструирует | Программы и стандарты | Чем заканчивается работа |
|---|---|---|---|
| Завод, производственная компания | Машины, оборудование, металлоизделия | КОМПАС-3D, SolidWorks, Inventor, AutoCAD; ЕСКД | Чертежи и спецификации для цеха, опытный образец |
| Проектная компания | Каркасы и фундаменты зданий (разделы КЖ и КМ) | AutoCAD, Revit, ЛИРА-САПР, SCAD; строительные нормы | Раздел проекта, прошедший экспертизу |
| Производитель фасадов, модулей, металлоконструкций | Фасады, витражи, модульные здания, рекламные конструкции | AutoCAD, программы для фасадов (LogiKal, ПрофСтрой), КОМПАС-3D, SolidWorks | Чертежи для своего цеха и расчёт стоимости заказа |
Чем конструктор отличается от соседних профессий
И на заводе, и в проектной компании рядом с конструктором работают люди с похожими задачами, поэтому названия должностей легко спутать. Граница проходит так:
- Инженер-технолог решает, как изготовить то, что придумал конструктор: на каком станке, в какой последовательности, каким инструментом. На небольших производствах обе роли иногда объединяют в одну вакансию «конструктор-технолог».
- Техник-конструктор и чертёжник — помощники инженера. Они выполняют несложные чертежи и деталировку под его руководством; техником-конструктором обычно начинают после колледжа.
- Инженер-расчётчик занимается прежде всего расчётами конструкций. В строительном проектировании это отдельная специализация, и самые высокие предложения для конструкторов часто приходятся именно на неё.
- Проектировщик — общее название инженеров, которые ведут разделы проекта здания: отопление, водопровод, электроснабжение. Строительный конструктор — тоже проектировщик, его раздел — несущие конструкции.
- Токарь, фрезеровщик, сварщик изготавливают детали по чертежам конструктора — подробнее о том, кто такой токарь и как он читает чертёж.
Если нужен общий взгляд на инженерные профессии, начните со статьи о том, кто такой инженер и какие бывают инженеры.
Что нужно знать и уметь
Из этих различий понятно, чего работодатели ждут именно от конструктора. Требования складываются из четырёх частей: образование, теоретическая база, программы и знание производства.
Образование. Почти всегда нужно высшее техническое образование: машиностроительное, строительное (промышленное и гражданское строительство), реже — электротехническое или приборостроительное. По квалификационному справочнику должностей инженером-конструктором без категории можно работать сразу после вуза, без стажа. С дипломом колледжа на эту должность берут после трёх лет работы техником-конструктором первой категории, хотя часть производств готова взять выпускника колледжа сразу. Подробно о том, где учиться, — в статье о том, как стать инженером-конструктором.
Теория. Основа профессии — сопротивление материалов, механика и черчение: без них не посчитать нагрузку и не прочитать чужой чертёж. Конструктору на заводе нужно знать ЕСКД, строительному — систему проектной документации для строительства (СПДС) и строительные нормы Казахстана.
Программы. На производстве — КОМПАС-3D, SolidWorks, Inventor и AutoCAD; для расчётов на прочность в некоторых вакансиях просят ANSYS или другие расчётные программы. В строительстве — AutoCAD, Revit и расчётные комплексы ЛИРА-САПР и SCAD. Профессиональный стандарт для строительных конструкторов отдельно называет информационное моделирование: умение собрать 3D-модель каркаса и получить из неё чертежи и спецификации.
Знание производства. Работодатели прямо пишут в вакансиях, что конструктор должен понимать лазерную резку, гибку, сварку и обработку на токарных и фрезерных станках. Тот, кто это знает, проектирует детали, которые цех может сделать с первого раза.
Из личных качеств работодатели называют внимательность к деталям, умение самостоятельно искать решение и договариваться с технологами, цехом и инженерами других разделов.
Условия работы: плюсы и трудности
Знания определяют, справится ли человек с работой, а условия — подойдёт ли она ему. Обычно конструктор работает пять дней в неделю по восемь часов; шестидневка встречается реже. Конструктору завода нужно бывать в цехе, поэтому работа почти всегда очная, а многие заводы возят сотрудников служебным транспортом. Удалённый или гибридный формат встречается редко. Бывают командировки — на монтаж и испытания оборудования или на строящийся объект.
Плюсы профессии вытекают из её сути:
- результат виден: изделие или здание, которое существовало только на экране, становится настоящим;
- конструкторов ищут в самых разных отраслях — от сельхозтехники до энергетики и строительства, — и не только в Астане и Алматы, но и в промышленных городах: Караганде, Павлодаре, Усть-Каменогорске, Петропавловске;
- есть понятная лестница роста: инженер без категории, затем второй и первой категории, ведущий и главный конструктор.
Трудности тоже конкретные:
- высокая цена ошибки: неверный размер превращается в брак целой партии, а ошибка в расчёте каркаса — в риск для здания;
- много правок и согласований: проект возвращается с экспертизы с замечаниями, цех задаёт вопросы, заказчик меняет задание;
- нормы, стандарты и программы постоянно обновляются, и учиться приходится всю карьеру;
- разброс в оплате большой: некоторые заводы предлагают заметно меньше, чем другие производственные и проектные компании.
Сколько зарабатывает и как стать инженером-конструктором
Остаются два практических вопроса — о деньгах и о том, как прийти в профессию, и каждому посвящена отдельная статья. Чаще всего инженеру-конструктору предлагают 400–600 тыс. ₸ в месяц на руки, опытным расчётчикам и руководителям — от 700 тыс. ₸ до 1–1,5 млн. От чего зависит сумма, подробно разобрано в статье о том, сколько зарабатывает инженер-конструктор в Казахстане. Основной путь в профессию — бакалавриат по машиностроению или строительству с ЕНТ по математике и физике, а затем первая должность на заводе или в проектной компании; все шаги собраны в материале о том, как стать инженером-конструктором в Казахстане.
